スピンドル

　　　　　　　　　　　　　　各種スピンドルの製造を開始いたしました！！

　　　　　　ご使用のスピンドルで異音や振動が出る、加工精度が悪くなったなど
　　　　　　　　　　　　　　　　お困りの事はございませんか

　　　　この度弊社では、各種スピンドルの製造を開始いたしました。

　　　　スピンドルの設計・製作／修理は弊社神戸工場にて行っております。

　　　　確かな知識と技術でお客様のご要望にお応えいたします。

　　　　　　　　　　　　　　　■スピンドルの組立て・修理

　　　　　　　　　　　　　　　■精度測定

　　　　　　　　　　　　　　　■回転試験

　　　　　　　　　　　　　　　■振動、バランス測定・調整

●スピンドルの製作例（ベルト駆動式）

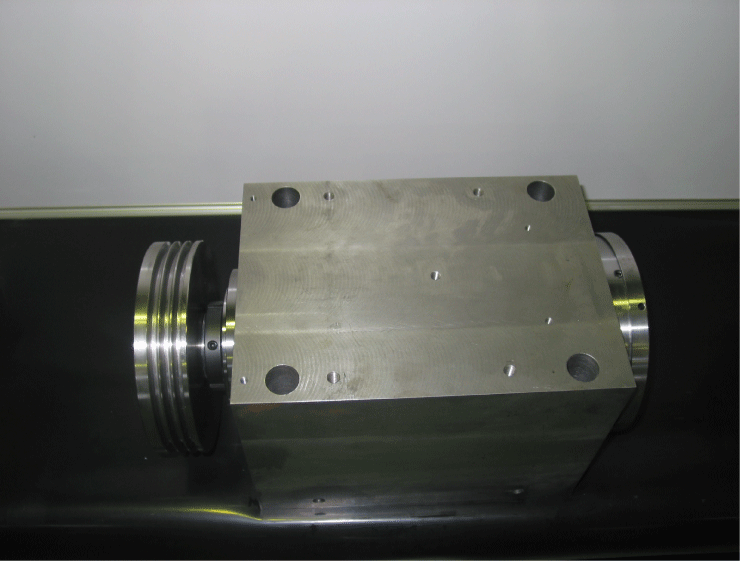

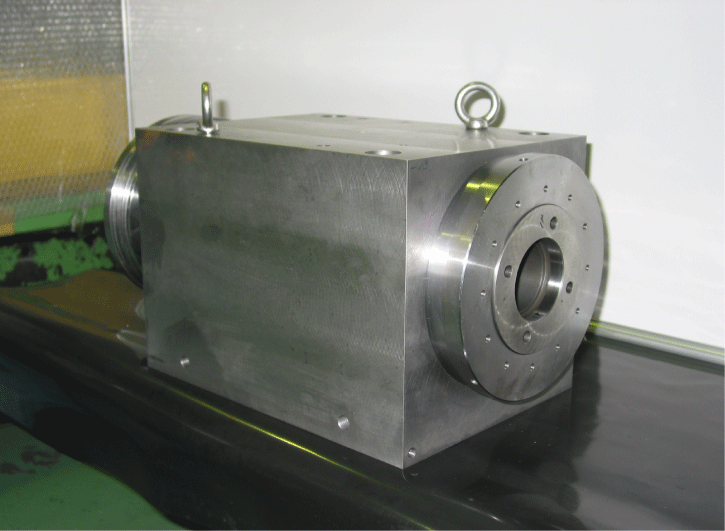

単軸ブロック式	単軸ブロック式

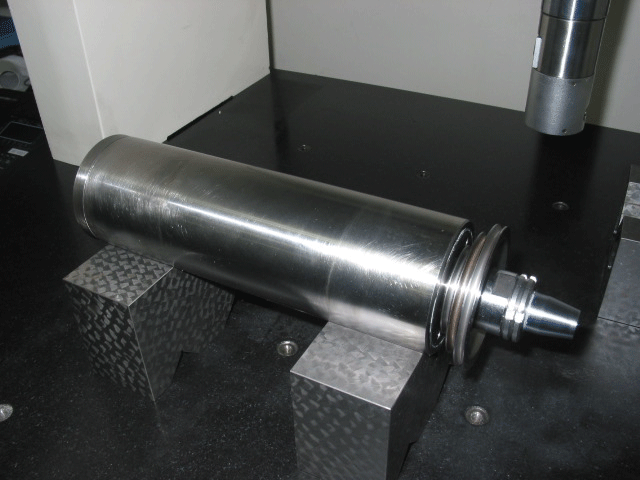

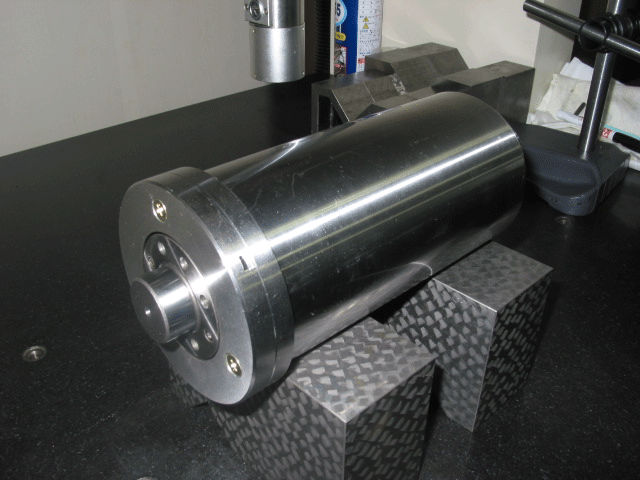

単軸カートリッジ式	単軸カートリッジ式

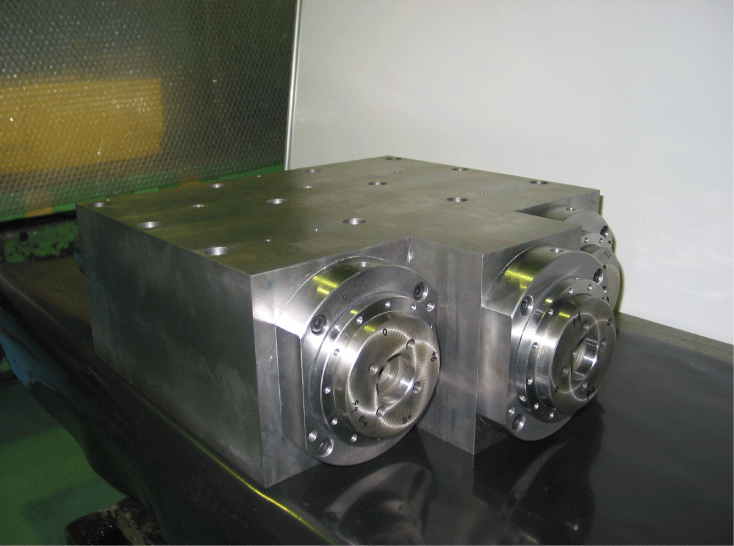

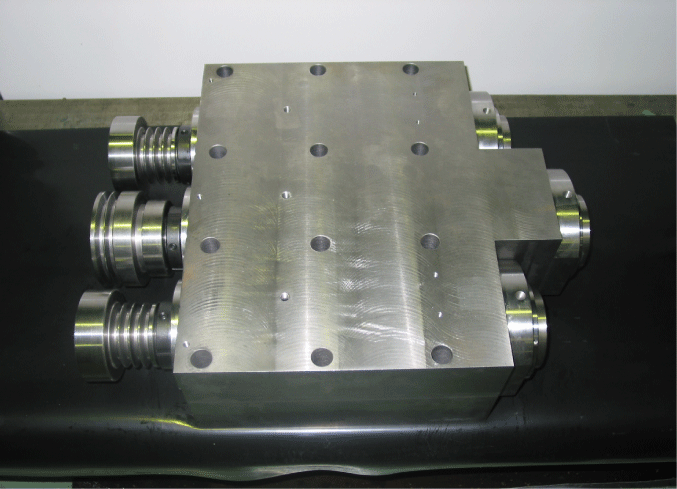

２軸ブロック式	３軸ブロック式

●クリーンルーム内での組立て～調整
　恒温、恒湿の室内で部品及びベアリングの洗浄、組立て、精度測定、回転試験、振動測定、
　バランス測定及び調整を行います。

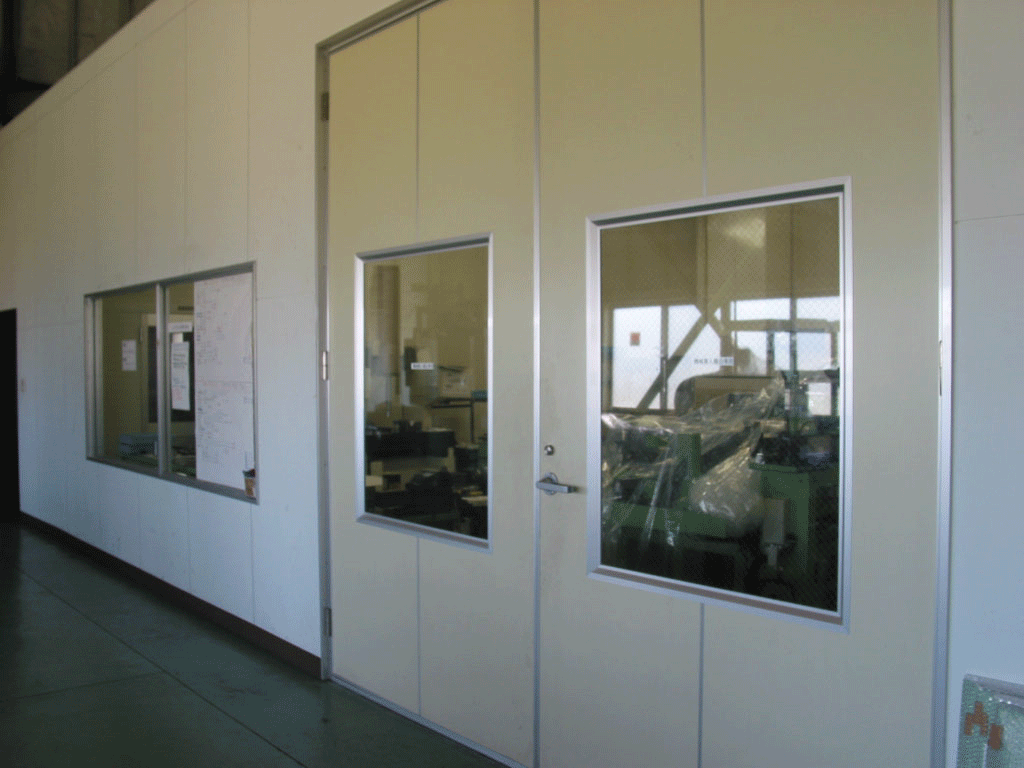

クリーンルーム外観

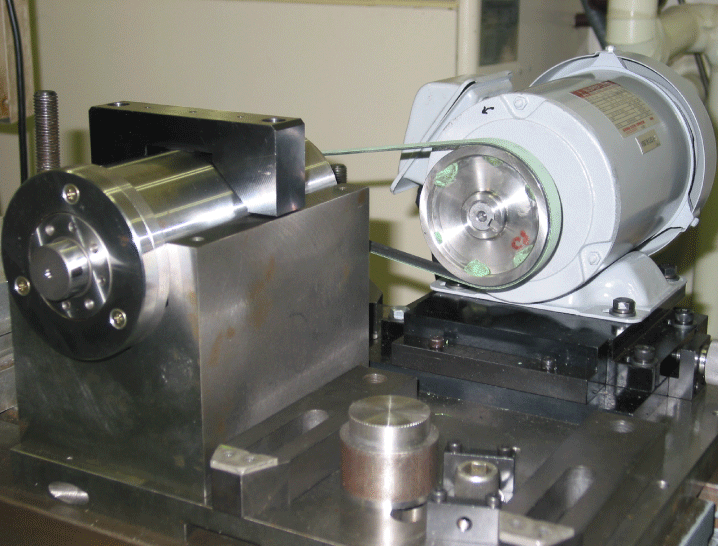

回転試験の様子

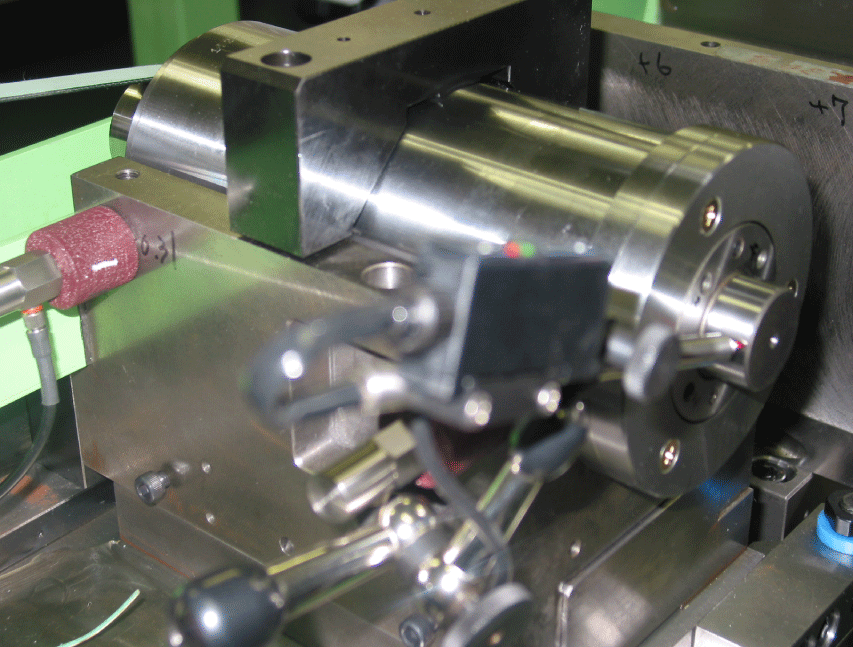

振動測定

●回転試験の概要

【慣らし運転】

　・回転数uｐはスピンドルのMAX回転数により２～１０段階に設定し、温度が上昇から安定状態
　に入ったところで上げていきます。

　・両側使用のスピンドルの場合は、慣らし運転～正転連続運転終了後冷却時間を置いて逆転
　試験を行います。

　・温度測定は、非接触型温度計にてスピンドルの前側と後側を測定します。

　・聴音検査は、聴診器を用いてベアリングの回転音を診断します。

【振動測定・バランス調整】

　・使用機器　　　　　　バランスモニターＳＢ－８８００ＲＧ－ＣＵ　（ＳＩＧＭＡ製）

　・測定モード　　　　　【ロータ１，２面釣り合わせ】（±０．１°以内）

　　　　　　　　　　　　　【砥石１面釣り合わせ】

　　　　　　　　　　　　　【アンバランス振動分析】

　　　　　　　　　　　　　【調和振動分析】

　・主な仕様　　　　　測定回転数　１８０～６１，０００min-1

　　　　　　　　　　　　　アンバランス量分解能　±０．００１μm

　　　　　　　　　　　　　修正面数　　１～２面

　　　　　　　　　　　　　修正方式　　1面／2面修正、極座標修正、分力修正（３～９９）

振動･バランス測定

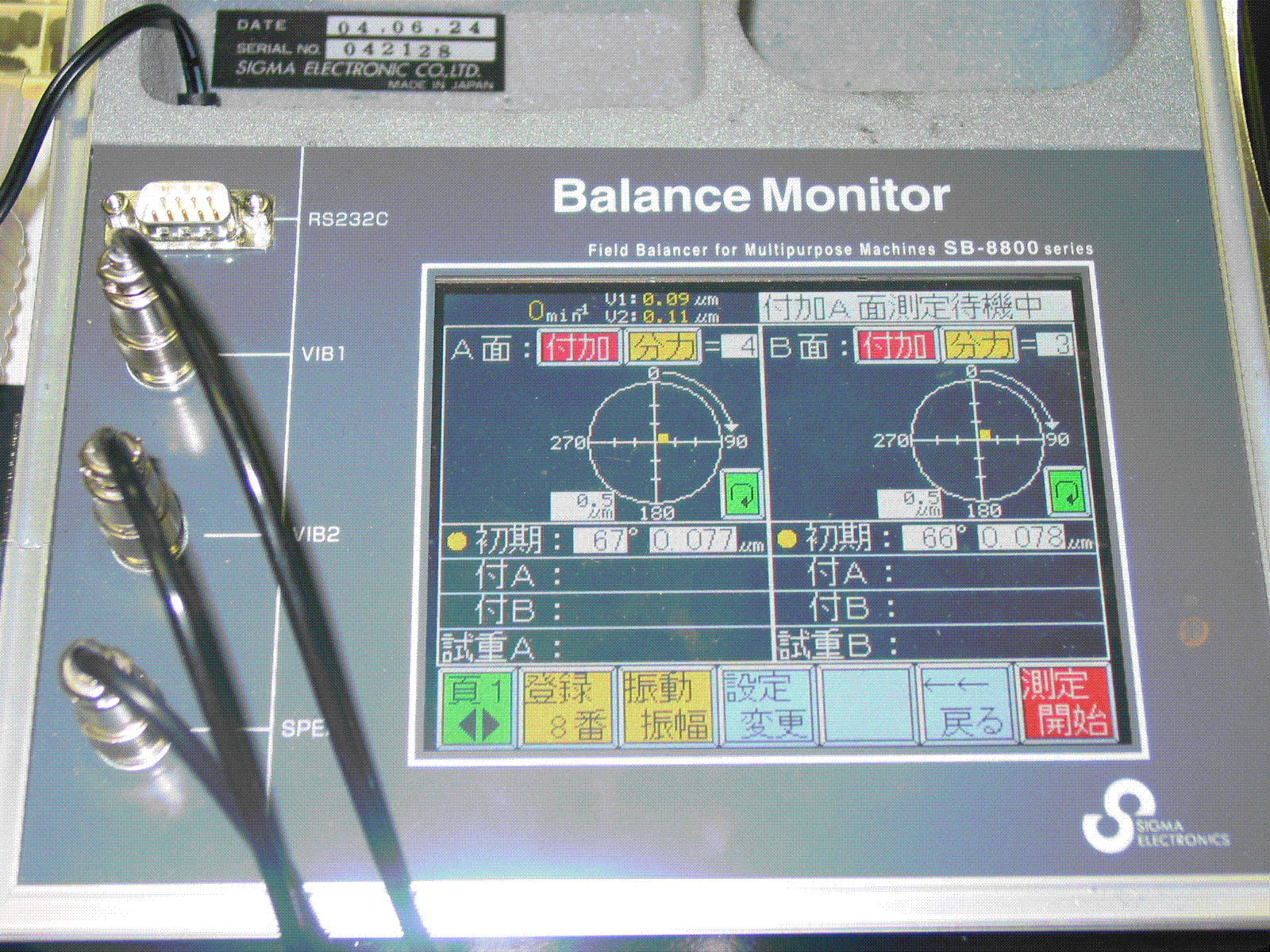

バランスモニター

【振動測定・バランス調整結果の例】

　　上のグラフは試し重り→付加→残留・削除修正を行い、振動変位量を５回測定した結果です。

　　　　お問いあわせは、お名前、連絡先、内容を下記メールアドレスまでお願いします。
　　　　FAXまたはお電話での問い合わせもお待ちしております。

　　　　　　　　　　　　　　TEL: 0584-27-8501 　　　 FAX: 0584-27-8503
